Pièce détachée circuit imprimé ou platine robot culinaire KitchenAid

Pièce détachée circuit imprimé ou platine robot culinaire KitchenAid
  • Livraison sous 3 à 10 jours
Moins Plus

29,90 € 29,90 € TTC

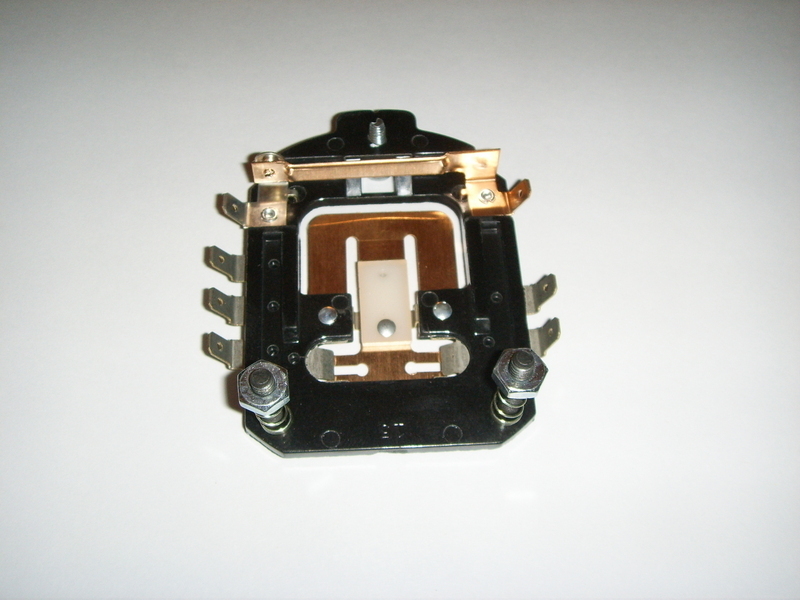

Circuit imprimé ou platine du régulateur de vitesse KitchenAid

Robot culinaire 5KSM90 5KSM150 5KPM156 5K45 5KPM5 5K5SS 5KSM5 5KPM50 KitchenAid





Le circuit imprimé est un support, permettant de relier électriquement un ensemble de composants électroniques entre eux. On le désigne aussi par le terme de platine. Ce circuit imprimé fait office de régulateur de vitesse. Il est situé à l'arrière du robot, relié à un deuxième circuit imprimé. Le circuit imprimé du régulateur de vitesse convient aux robot culinaire 5KSM90 5KSM150 5K45 5KPM5 5K5SS 5KSM5 5KPM50 de la marque KitchenAid.






Caractéristiques du circuit imprimé du régulateur de vitesse KitchenAid :


Produit : Circuit imprimé du régulateur de vitesse Kitchenaid
Marque : KitchenAid
Référence : MIS4162402-01
Appareils : Robots culinaire KitchenAid : 5KSM90 5KSM150 5KSM156 5K45 5KPM5 5K5SS 5KSM5 5KPM50
Utilisation : Le circuit imprimé est un support, permettant de relier électriquement un ensemble de composants électroniques entre eux. On le désigne aussi par le terme de platine. Le circuit imprimé fait office de régulateur de vitesse, il est situé à l'arrière du robot, relié à un deuxième circuit imprimé






  • Comment remplacer la platine de commande KitchenAid :



1-     A l’aide d’un tournevis cruciforme dévisser la vis qui se situe à l’arrière du robot sur la carcasse arriére (demi sphère) et retirez la.
démontage carter arriere robot KitchenAid

2-     Décâbler la carte électronique.
visualisation du cablage de la platine arriéreVous retrouvez sur cette photo le cablage d'origine de la platine de commande.

3-     Ensuite toujours à l’aide d’un tournevis cruciforme dévisser les deux vis chromées situées en haut de la carte à chaque extrémité.
démontage platine de commande robot KitchenAidLa platine de commande est maintenant déssolidarisée du support moteur et ne tient plus que par la tige de blocage.

4-     A l'aide d’une pince plate saisir la tige qui vient se bloquer sur le dessous de la carte et tirer vers vous, enlever la carte défectueuse et la remplacer par la nouvelle.
tige de blocage platine de commande robot KitchenAid

5-     Remettre en place la tige et les deux vis cruciforme et recâbler la carte.

Cette nouvelle platine n'est pas réglée d'origine.

  • Comment régler la vitesse du moteur :

La puissance du moteur du robot KitchenAid est fonction de la position du levier de vitesse (de 1 à 9) et est fonction du réglage de la platine de commande.

Pour régler la puissance moteur, il faut selectionner la vitesse 1 (à l'aide du levier de vitesse) et visser ou dévisser comme indiqué ci-dessous (à l'aide d'un cruciforme) les deux vis afin que le moteur ronronne au ralenti avec saccade.
 démontage platine de commande robot KitchenAid

Vous n'avez plus quà remonter la carcasse arriére de votre robot KitchenAid et à confectionner vos préparations préférées.






Vous pouvez commander en ligne le circuit imprimé ou platine du régulateur de vitesse 4162602 pour votre robot KitchenAid.
