Kit carte platine electronique Vaporetto Lecoaspira Polti

Kit cartes électroniques

pour aspiro vapeur Vaporetto Lecoaspira Polti

PVEU0048 - Intelligent

PVEU0058 - Genius

Voir ci-dessous les photos de montage

Caractéristiques du kit cartes électroniques pour lecoaspira PVEU0048 Intelligent et PVEU0058 Genius Polti :

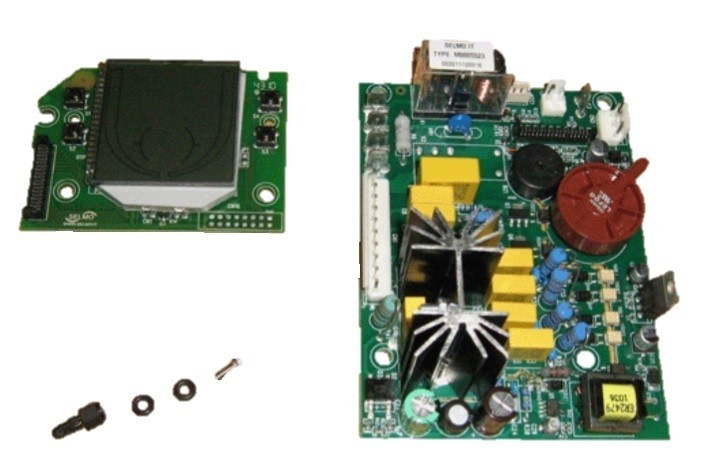

Produit : Kit cartes électroniques ou circuits imprimés
Marque : Polti
Référence : MISLDB3304-01

Appareils : Vaporetto Lecoaspira Intelligent PVEU0048 et Genius - PVEU0058

Description : La marque Polti commercialise aujourd'hui conjointement les deux cartes électroniques de l'appareil Genius Lecoaspira, du fait d'une modification du circuit interne par rapport aux cartes d'origine. Le câblage reste identique aux cartes précédentes mais la dimension de la carte de base est plus petite, d'où l'utilisation des vis et écrous fournis dans ce kit.

Instruction de montage des cartes :
Concernant la carte de commande : aucune modification apportée.

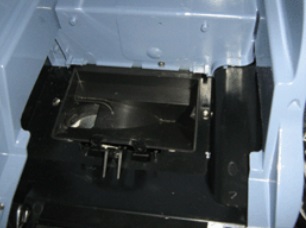

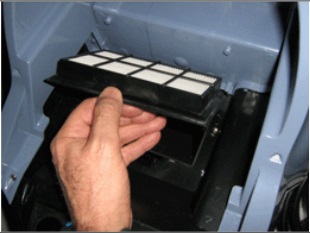

1 - Extraire le filtre

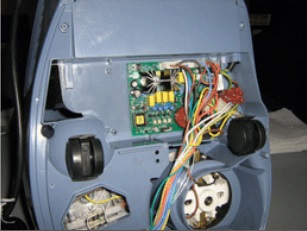

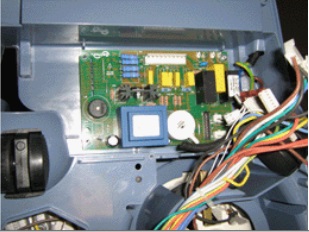

2 - Démonter le support de la vieille carte

3 - Positionner la nouvelle carte sur le côté droit et marquer le point ou il faudra successivement percer.

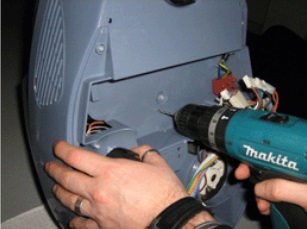

4 - Avec un foret de 3mm, percer un trou.

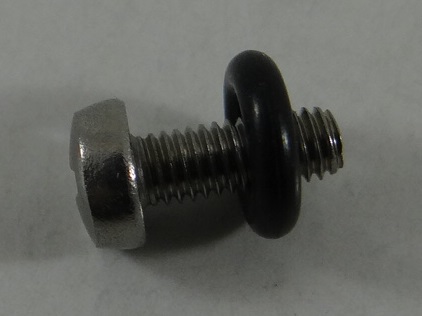

5 - Mettre la rondelle OR (fournie dans le kit cartes) dans la vis M3x8 inox (fournie dans le kit cartes).

6 - Mettre dans le trou effectué, du côté du filtre, la vis avec la rondelle.

7 - Mettre la deuxième rondelle (fournie avec le kit cartes) dans la partie de la vis dépassant de la carcasse.

8 - Visser la vis de positionnement (fournie avec le kit cartes) sur la partie de la vis qui dépasse de la carcase.

9 - Brancher la nouvelle carte à son support dans la partie supérieure droite.

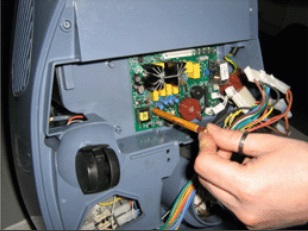

10 - Visser la carte à son support dans la partie supérieure droite.

11 - et inférieure droite.

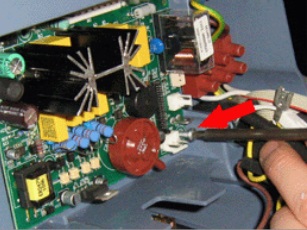

12 - Brancher les câbles à la carte.

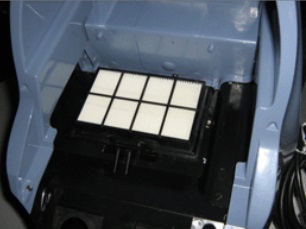

13 - Repositionner le filtre dans son emplacement.

14 - Tester et fermer l'appareil.

Toutes les pièces détachées et accessoires Polti en vente sur miss-pieces.com sont d'origine de la marque, vous garantissant la sécurité et la fiabilité de vos appareils selon les normes de la marque Polti.

Sur cette page vous pouvez commander le kit cartes électroniques sldb3304 pour aspiro vapeur Polti Vaporetto Lecoaspira Intelligent PVEU0048 et Genius PVEU0058

Notre établissement peut vous procurer toutes les pièces détachées, accessoires et consommables des appareils Polti.


Si vous ne trouvez pas la pièce détachée recherchée ou pour toutes questions, contactez nous
