Réparation aide au diagnostic : test de continuité

Le test de continuité



Lors d'un dépannage ou lors d'une réparation sur un appareil petit électroménager (centrale vapeur, fer à repasser, aspirateur, ...) nous avons besoin de réponses fondées et fiables. En cas de défaut électrique il existe plusieurs techniques de test pour effectuer un diagnostic fiable. Pour savoir si un fil électrique est coupé (donc défectueux) ou s'il est conforme le test de continuité s'impose.



  • Qu'est-ce que le test de continuité :

Le test de continuité permet de s'assurer que le fil électrique testé ne subit pas d'interruption.



  • Quels fils tester sur un cable ?

Un câble est composé de 3 fils (phase, neutre et terre).

Dans le cas d'un cable les trois fils sont à tester et notamment le fil de terre (conducteur PE = Protection Equipotentiel) qui achemine le courant de défaut vers la terre. Le fil de terre est votre sécurité.



  • Quel appareil utiliser pour effectuer ce test :

Pour effectuer un diagnostic de réparation rapidement et dans les règles de l'art  il est nécessaire d'avoir des outils de test comme le testeur VAT ou le multimètre :

1 - Le testeur de tension et de continuité VAT par exemple. L'utilisation est très simple car sans réglage.

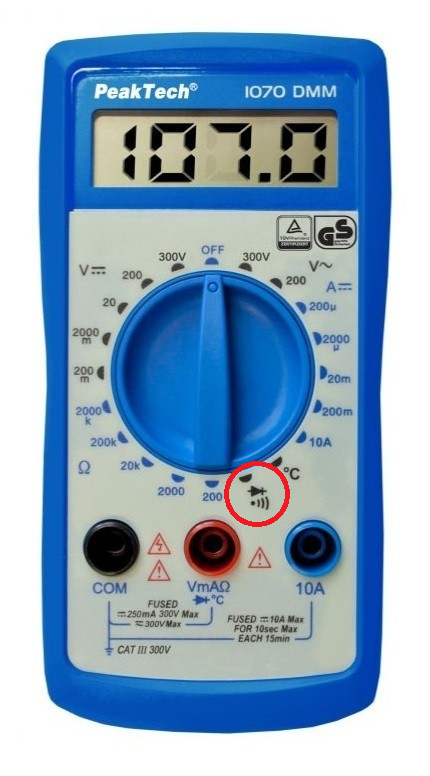

2 - A l'atelier nous utilisons le multimètre, sa position de continuité est le symbole diode ou signal sonore et/ou celui de l'ohmmètre.



  • Comment effectuer un test de continuité :

Pour contrôler qu'un cable électrique de 3 fils est sans défaut, il convient de suivre les recommandations suivantes :

  1. mettez en fonction le testeur (dans la position de continuité s'il en existe une pour votre testeur) ;
  2. positionnez une pointes de l'appareil sur une des fiches de la prise et sondez les trois autres fils de couleur un par un ;
  3.  s'assurez que le testeur bip ou affiche "0" sur un des trois fils sondés ;
  4.  faites ensuite des tests croisés, c'est à dire testez le fil rouge avec le bleu, le bleu avec le vert/jaune et le vert/jaune avec le rouge. Vous ne devez pas entendre de bip ou pas de "0" affiché.

Chaque fil doit être continu, c'est à dire biper. Si pour une cosse donnée aucun fil ne bip cela signifie qu'un fil est coupé, le cable est donc à remplacer.

Pour une cosse donnée qu'un seul fil doit biper, si deux fils bip cela signifient qu'ils se touchent et qu'ils ne sont pas protégés correctement , le cable est donc à remplacer.



  • Exemple de test de continuité : test d'un cable d'alimentation :

Vous trouverez ci-dessous la vidéo pour le test du cable d'alimentation d'une centrale vapeur :

Vous pourrez utiliser cette technique de test pour toutes vos réparations et vos dépannages électroménager. Ce test est sans danger car il ne se fait pas sous tension.
