Comment tester l'afficheur - réparation

Quel que soit le test ou le diagnostic à effectuer, bien penser à débrancher la prise secteur.

Lors d'un dépannage ou lors d'une réparation sur une machine à bière nous avons besoin de réponses fondées et fiables. Lorsque l'appareil est sous tension et que rien ne s'éclaire sur l'afficheur, après avoir testé la carte de puissance et la carte de commande, il vous faudra tester l'afficheur. Ce test va être basé principalement sur un test visuel car il n'y a pas de moyen de le tester directement sans passer par son remplacement. Le démontage de la partie supérieure va être nécessaire.

Trouver mes pièces détachées pour tireuses à bière SEB

Trouver mes pièces détachées pour tireuses à bière Krups

Quel est le rôle d'un afficheur ?

L'afficheur sert à renseigner visuellement l'utilisateur de certaine fonction d'un appareil, dans notre cas une machine à bière, comme par exemple la température de la cuve ou l'état du fût.

Quels sont les différents types d'afficheur ?

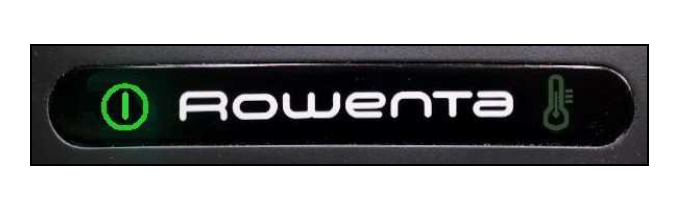

afficheur à led double		L'afficheur à led double à deux voyant qui changent de couleur suivant l'état de leur fonction.

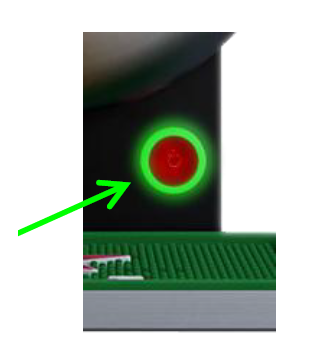

afficheur à led simple		L'afficheur à led simple a un seul voyant qui va changer de couleur suivant la température

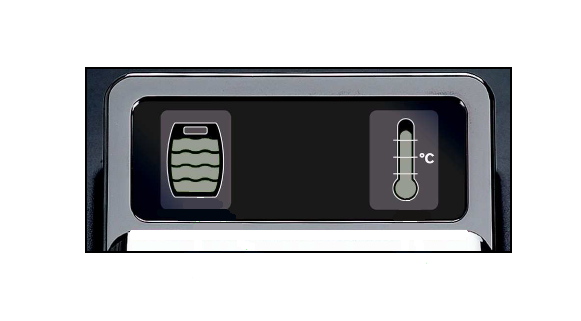

afficheur multi led		L'afficheur multi led indique par palier le niveau du fût et la température

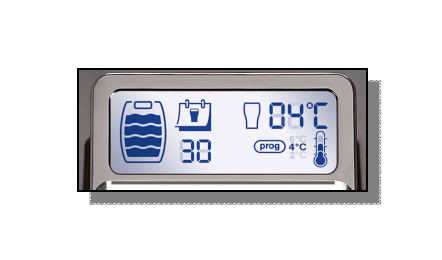

afficheur numérique		L'afficheur numérique affiche précisément les informations comme la température, le niveau et la validité d'utilisation du fût.

Comment contrôler le branchement entre l'afficheur et la carte d'une Beertender Krups

Il y a deux points à contrôler afin de vérifier si la nappe de liaison entre la carte de commande et l'afficheur de votre machine à bière Krups n'est pas déclipsée.

1 - Le premier connecteur à contrôler est situé sur la carte de commande. Vérifiez qu’il soit bien connecté à la carte.

2 - Pour accéder au deuxième connecteur qui se trouve sur la carte d’affichage il nous faudra démonter le couvercle en dévissant les 4 vis Torx de 10 qui maintiennent la partie inférieure du couvercle.

Contrôlez ensuite que le câble de l’afficheur est bien en place. Si celui-ci bouge cela peut entraîner un défaut au niveau des diodes.
Soulevez délicatement le couvercle et venez contrôler que le faisceau soit bien place.
