Comment tester la bobine

Tester une bobine

Quel que soit le test ou le diagnostic à effectuer, bien penser à vider le réservoir d'eau.
Lors d'un dépannage ou lors d'une réparation sur une centrale vapeur ou sur un fer à repasser nous avons besoin de réponses fondées et fiables. En utilisation, la pression sur la gâchette du fer commande la mise en route de l'électrovanne par l'intermédiaire de la bobine. Si rien ne se passe au moment de la commande ou si la vapeur sort en permanence, le test de la bobine est recommandé.

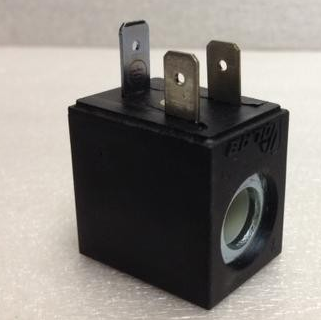

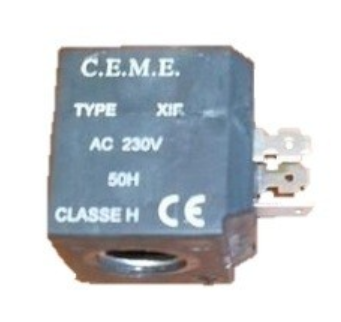

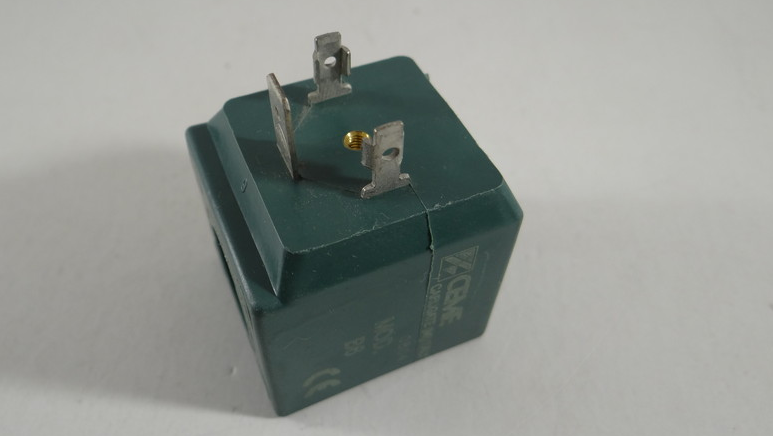

Qu'est-ce qu'une bobine :

Une bobine est constituée d'un enroulement de fil conducteur autour d'un noyau ferromagnétique. Traversée par un courant, elle produit un flux et se comporte comme un aimant.

Comment fonctionne une bobine :

Lorsque l'on alimente une bobine, elle va générer un flux. Dans le cas d'une centrale vapeur, ce flux va servir à commander l'ouverture ou la fermeture de l'électrovanne.

Comment tester une bobine :

Avant de tester une bobine, comme avant toutes réparations, TOUJOURS bien vérifier que l'appareil soit débranché. Le test de la bobine s'effectue en deux étapes.

Test 1 : Test de l'alimentation de la bobine. Ce test se fait avec la centrale vapeur branchée.

1-1- première mesure aux bornes de la bobine sans toucher à la gachette => La tension mesurée doit être de "0" volt.
1-2- deuxième mesure toujours aux bornes de la bobine mais en appuyant sur la gachette => La tension mesurée doit être de 220 volt.
Test 2 : Test du fonctionnement de la bobine. Pour ce test l'appareil doit être débranché et on utilisera le multimètre en position ohmmètre

2-1- Mettre les pointes de touche sur les deux extrémités de la bobine.
2-2- L'appareil doit afficher une valeur de quelques kilo ohms.

Visualiser notre tuto : Comment tester la bobine d'une centrale vapeur Calor :
